MT50130系列过孔多路数导电滑环

· 外径130mm, 通孔直径为50mm（适用于<=50mm）的标准系列过孔多路数导电滑环。*注意：如需<50mm的内孔，可通过加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压

典型应用：

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等。；

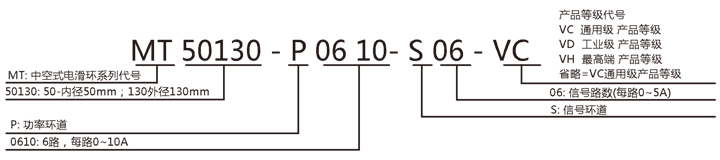

型号订购说明：

产品等级选型表
产品等级代号	最高转速	工作寿命	接触材料
VC（通用级）	250RPM	2000万转	贵金属
VD（工业级）	600RPM	8000万转	镀金-镀金
VH（高端级）	1000RPM	1.5亿转	金合金

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	参考产品选型等级		功率	信号
额定转速	参考产品选型等级	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	参考产品等级选型表	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	1000VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51

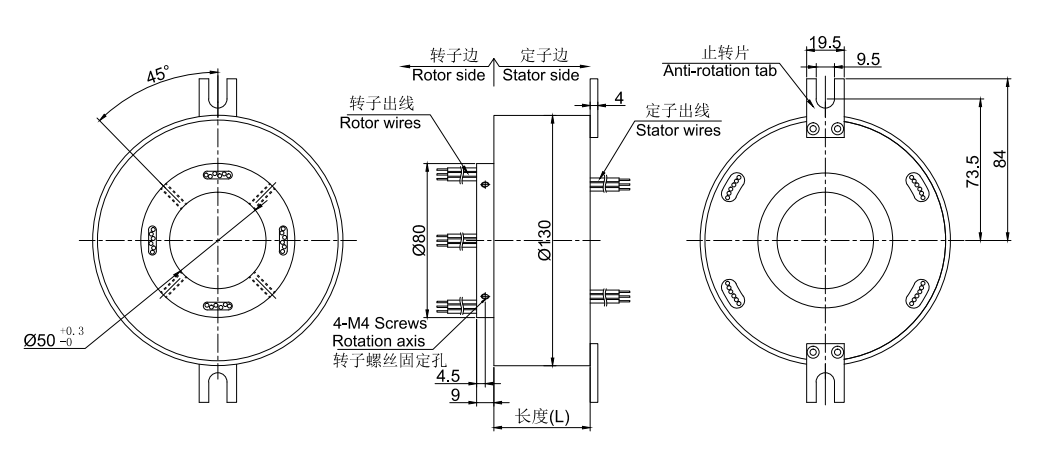

MT50130系列过孔多路数导电滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
MT50130-S02	0	2	35.6	MT50130-S48	0	48	207.8
MT50130-P0210	2	0	35.6	MT50130-P0610-S42	6	42	207.8
MT50130-S03	0	3	39.2	MT50130-P0910-S39	9	39	207.8
MT50130-P0310	3	0	39.2	MT50130-P1210-S36	12	36	207.8
MT50130-S06	0	6	50	MT50130-P1810-S30	18	30	207.8
MT50130-P0210-S04	2	4	50	MT50130-P2410-S24	24	24	207.8
MT50130-P0410-S02	4	2	50	MT50130-S60	0	60	251
MT50130-P0610	6	0	50	MT50130-P0610-S54	6	54	251
MT50130-S12	0	12	71.6	MT50130-P0910-S51	9	51	251
MT50130-P0210-S10	2	10	71.6	MT50130-P1210-S48	12	48	251
MT50130-P0310-S09	3	9	71.6	MT50130-S72	0	72	298.2
MT50130-P0610-S06	6	6	71.6	MT50130-P0610-S66	6	66	298.2
MT50130-P0810-S04	8	4	71.6	MT50130-P1210-S60	12	60	298.2
MT50130-P1010-S02	10	2	71.6	MT50130-P2410-S48	24	48	298.2
MT50130-P1210	12	0	71.6	MT50130-P3610-S36	36	36	298.2
MT50130-S18	0	18	93.2	MT50130-S84	0	84	341.4
MT50130-P0210-S16	2	16	93.2	MT50130-P1210-S72	12	72	341.4
MT50130-P0410-S14	4	14	93.2	MT50130-P2410-S60	24	60	341.4
MT50130-P0610-S12	6	12	93.2	MT50130-P3610-S48	36	48	341.4
MT50130-P0810-S10	8	10	93.2	MT50130-S96	0	96	384.6
MT50130-P1010-S08	10	8	93.2	MT50130-P1210-S84	12	84	384.6
MT50130-P1210-S06	12	6	93.2	MT50130-P2410-S72	24	72	384.6
MT50130-P1410-S04	14	4	93.2	MT50130-P3610-S60	36	60	384.6
MT50130-P1610-S02	16	2	93.2	MT50130-P4210-S54	42	54	384.6
MT50130-S24	0	24	114.8	MT50130-S108	0	108	431.8
MT50130-P0410-S20	4	20	114.8	MT50130-P1210-S96	12	96	431.8
MT50130-P0610-S18	6	18	114.8	MT50130-P2410-S84	24	84	431.8
MT50130-P1210-S12	12	12	114.8	MT50130-P3610-S72	36	72	431.8
MT50130-P1810-S06	18	6	114.8	MT50130-S120	0	120	475
MT50130-P2410	24	0	114.8	MT50130-P1210-S108	12	108	475
MT50130-S30	0	30	136.4	MT50130-P2410-S96	24	96	475
MT50130-P0610-S24	6	24	136.4	MT50130-P3610-S84	36	84	475
MT50130-P1210-S18	12	18	136.4	MT50130-P4810-S72	48	72	475
MT50130-P1810-S12	18	12	136.4	MT50130-S132	0	132	518.2
MT50130-P2410-S06	24	6	136.4	MT50130-P1210-S120	12	120	518.2
MT50130-P3010	30	0	136.4	MT50130-P2410-S108	24	108	518.2
MT50130-S36	0	36	162	MT50130-P3610-S96	36	96	518.2
MT50130-P0610-S30	6	30	162	MT50130-P4810-S84	48	84	518.2
MT50130-P1210-S24	12	24	162	MT50130-S144	0	144	561.4
MT50130-P3610	36	0	162	MT50130-P1210-S132	12	132	561.4
MT50130-S42	0	42	186.2	MT50130-P2410-S120	24	120	561.4
MT50130-P0610-S36	6	36	186.2	MT50130-P3610-S108	36	108	561.4
MT50130-P1210-S30	12	30	186.2	MT50130-P4810-S96	48	96	561.4
