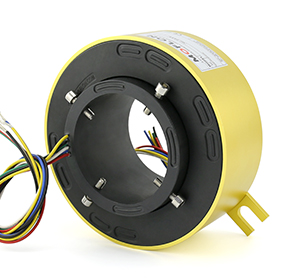

MT80158系列整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于医疗器械、纺织业设备、矿山工程机械、塑胶/硅胶制品生产设备、转马游乐设备、自动化生产设备、珍珠棉(E P)聚乙烯发泡塑胶机械设备、工业机器人、教育仿真设备、工程检测仪器、金属表面精整加工设备、自动抛光设备、机械手、造纸生产线、印刷机械设备、干燥机设备、热熔胶涂布机、连续输送机械设备、传感器、电缆生产与 检测设备等任意需要360°旋转导电或传输各种控制信号的装置。

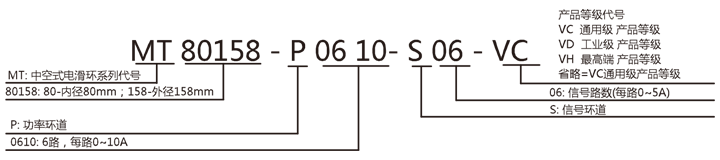

| 滑环等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC（通用级） | 150RPM | 1000万转 | 贵金属 |
| VD（工业级） | 400RPM | 3000万转 | 镀金-镀金 |
| VH（高端级） | 800RPM | 8000万转 | 金合金 |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 参考产品选型等级 | 功率 | 信号 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG16#镀锡铁氟龙 | AWG22#镀锡铁氟龙 |
| 接触材料 | 参考产品等级选型表 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 1000VAC@50Hz，60s | |
| 转动扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

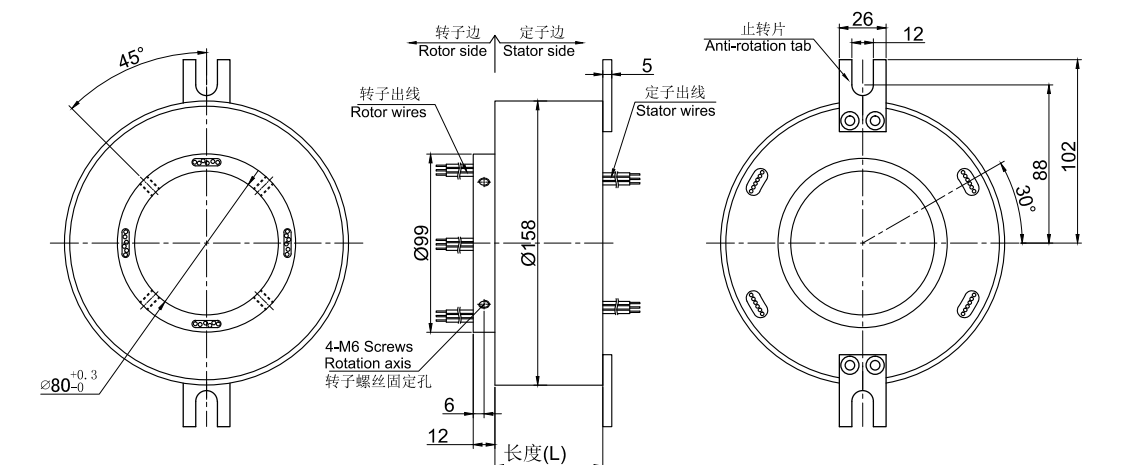

注：10A和 信号(5A)可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。 标准图纸
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
经过多年的经验积累，默孚龙拥有20万多个产品3D图档数据库，
由于互联网的开放性和同行竞争，需要产品3D图档的客户请留下电子邮箱或者QQ。
审核完联系方式后，我们的系统将在5分钟内把3D自动发动到您的电子邮箱！
