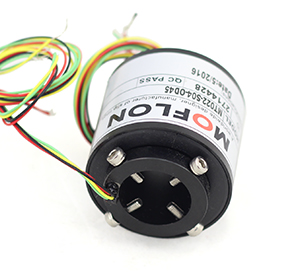

MT1242系列标准整体式精密导电滑环

· 紧凑型外径42mm，通孔直径为12.7mm（1/2"，适用于<=12.7mm）的标准系列整体式精密导电滑环。*注意：如需<12.7mm的内孔，可通过加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压
· 可定制各类过孔滑环，补强机专用滑环等

典型应用：

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等，尤其是在补强机应用得最为广泛。

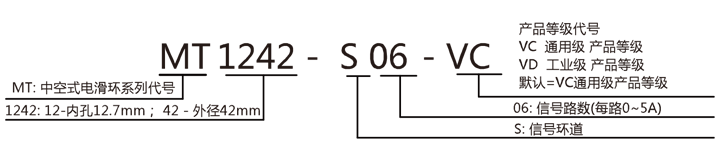

型号订购说明：

滑环等级选型表
产品等级代号	最高转速	工作寿命	接触材料
VC（通用级）	400RPM	3000万转	贵金属
VD（工业级）	1200RPM	8000万转	镀金-镀金

技术参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	参考产品选型等级		功率	信号
额定转速	参考产品选型等级	额定电压	0~240VAC/VDC	0~240VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥200MΩ/300VDC	≥500MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG22镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	参考产品等级选型表	导线长度	标准长度300mm（可据要求调整）
壳体材料	工程塑料	绝缘强度	500VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51

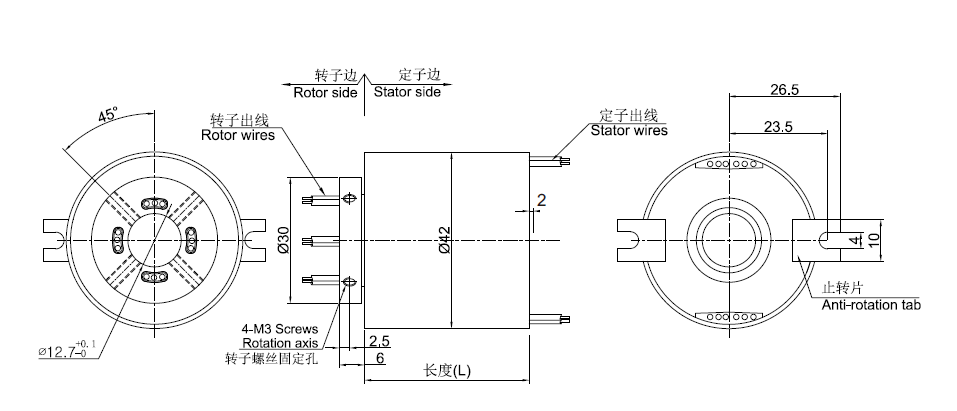

MT1242系列-过孔式滑环选型表
型号	信号或5A	长度 L（mm)
MT1242-S02	2	25.4
MT1242-S03	3	25.4
MT1242-S04	4	25.4
MT1242-S06	6	25.4
MT1242-S08	8	39.2
MT1242-S10	10	39.2
MT1242-S12	12	39.2
