扁平盘式滑环，主要应用对安装高度有严格限制的场合，要求360度连续旋转且需要保证电源，数字信号，模拟信号不能中断：如旋转门，医用CT,安检设备，以及其他工业自动化设备，智能制造设备， 焊接机器人等；
| 产品等级表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC（通用级） | 60RPM | 300万转 | 贵金属 |
| VD（工业级） | 200RPM | 1000万转 | 镀金-镀金 |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 参考产品选型等级 | 功率 | 信号 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~440VAC/VDC | 0~240VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG18#硅胶线 | AWG24#硅胶线 |
| 接触材料 | 参考产品选型等级 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 转动扭矩 | 0.05N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

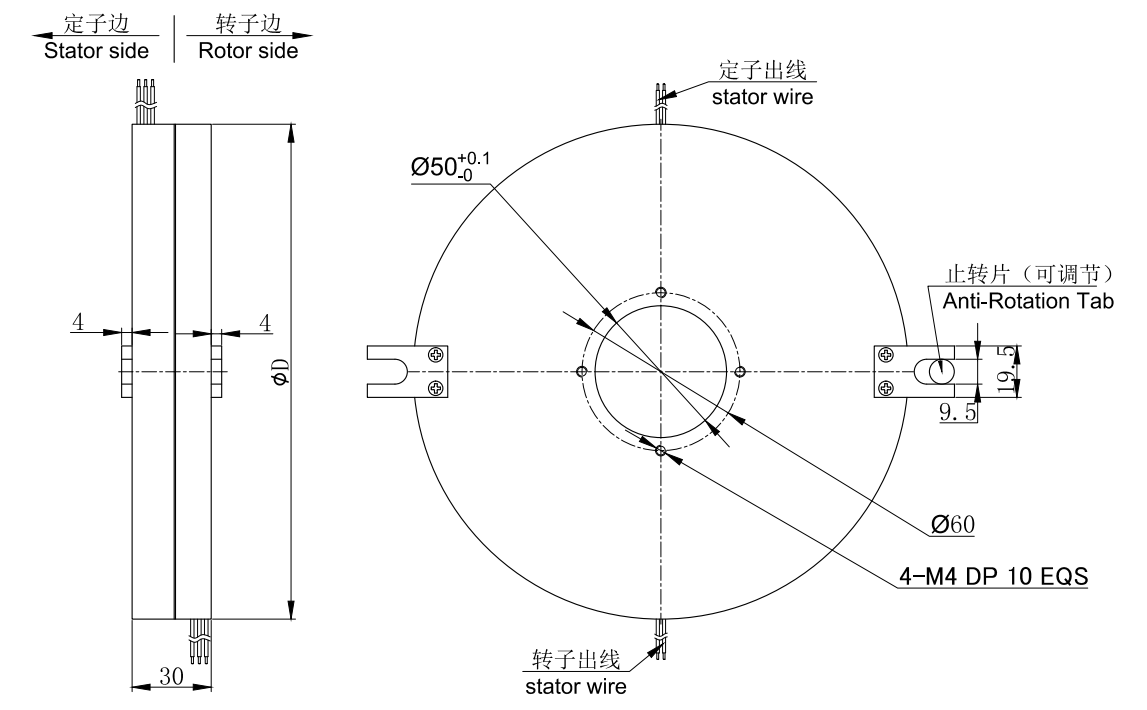

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。 空心盘式滑环,可用于机械手臂，焊接机器人等领域，内孔、路数以及电流大小可定制，请联系客服。 标准图纸
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
经过多年的经验积累，默孚龙拥有20万多个产品3D图档数据库，
由于互联网的开放性和同行竞争，需要产品3D图档的客户请留下电子邮箱或者QQ。
审核完联系方式后，我们的系统将在5分钟内把3D自动发动到您的电子邮箱！
