卷盘滑环箱内滑环设计要求

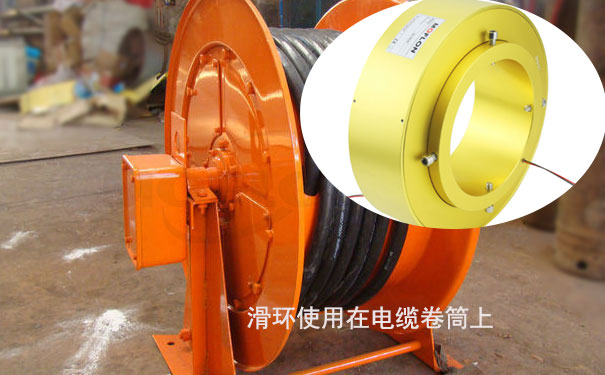

　　电缆卷筒(也称为电缆卷盘或电缆卷线器)，是用来取代滑触线而成为移动传输领域(动力、数据及流体介质)的主流解决方案。优势是其占地面积小、易于维护、可靠性和成本低。要保证电缆线路总是畅通的，离不开滑环的功劳。

　卷盘滑环的工作方式：

　　电缆卷筒的动力部分和速度调节部分由具有独特电气和机械特性的电机负担。电机速度调节范围大，机械特性软，负载变更时，电机的工作速度也会相应变快或变慢。也就是说，负载增加转速下降，负载减少转速上升。并且电机在转矩、转速的机械特性曲线上的任意一点都可以长期稳定运行，因此电缆可以从卷盘的相应半径中获得适当的卷绕速度和拉力。

　　1、卷取电缆：电机输出扭矩为动力，通过减速部分带动卷盘收取电缆。

　　2、释放电缆：电机输出扭矩妨碍力，防止电缆快速打开，以确保放缆同步。

　　3、停机：长期堵转电机带有盘式常闭制动器，确保在电机断电时电缆不会因重力在卷盘上滑落。

　卷盘滑环的使用条件：

　　海拔不超过2000米。

　　环境温度：-20℃-+45℃。

　　允许在淋雨、溅水和腐蚀性气体灰尘的地方工作。

　　安装部位最大振动条件是：从5-13HZ位移1.5mm；在13-150HZ时，振动加速度为10m/s2。

　　集电器箱防护等级IP54。

　　根据导电滑环的安装方法，分为滑环内置、滑环外置、悬臂式三种结构。其中，滑环内置的话，体积小，外观美观，滑环外置则便于维护，悬臂式适用于卷取较长较重电缆。

　　滑环内置电缆卷筒

　　这种电缆卷筒通常是水平安装方式，顾名思义，滑环安装在电缆卷筒的中心轴内部。

　　滑环外置电缆卷筒

　　通常适用于经常更改电缆规格、沿电缆卷轴侧面的轴安装，以及经常更改外部具有保护壳的多条电缆共有的一个卷筒的情况。

　　悬臂式电缆卷筒

　　这种电缆卷筒的导电滑环安装在底座内，悬臂式适合于有较大的空间的地方，在电缆较长、较重的情况下，常用于港口机械的天车。

　　默孚龙三个典型的电缆卷筒和可选的导电滑环。除此之外，还有在爆炸性环境中使用的防爆滑环、大功率电流传递用的大电流滑环、电液一体式产品等特殊工作条件下使用的默孚龙有多种选择。
