默孚龙旋转接头组装流程大公开

发布日期:2018-12-10

  小小的旋转接头起的作用是非常大的,在机械中如果没有旋转接头那么它将无法很好的运作,下面默孚龙的小编就给大家分享下默孚龙旋转接头的组装流程,希望对大家有所帮助。

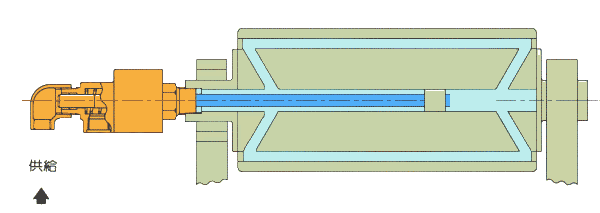

默孚龙旋转接头

  默孚龙旋转接头组装流程大公开

  把壳体夹持在台虎钳上,并夹持牢靠。在干净完好的组合件的两轴承的滚柱上均匀涂好油脂(杜邦GPL225),然后把组合件装进(壳体)的孔内,要注意对中,并用橡皮锤对称轻击外管法兰,当两轴承都进入孔内时再用橡皮锤对称轻击端盖使端盖也进入壳体孔内。

  然后把件(10个M8x35六角头螺栓)装进螺孔,要求对称均匀分三次紧固,螺栓的拧紧力矩22-30N?m。

  把干净完好的(O型圈107.54x3.53)装入干净完好的件(动环合件体)的O型圈环槽内,然后用干净的细绒布把件(碳化硅环) 的密封面擦拭干净光亮,然后把组合后的动环合件体件一起装进外管的相应外圆上。(要求装进时要用手力压进,并保证件(O型圈107.54x3.53)安装到位并使动环合件体件的止转槽对准件(圆柱螺纹销))。成组合件。

  把(壳体)大头朝上夹持在台虎钳上,并夹持牢靠,把10个件3(弹簧)放进件(壳体)相应的10个弹簧孔槽内;把干净完好的件(O型圈113.67x5.33), 装入件(静环合件体)的O型圈环槽内。

默孚龙旋转接头

  用干净的细绒布把件(静环) 的密封面擦拭干净光亮,把件(O型圈190x3.53)装入件(壳体)上的O型圈环槽内;然后把组合后的静环合件体件一起装进件(壳体)相应内孔上。

  把组合件夹持在台虎钳上不动,并保持夹持牢靠,然后把组合件装上组合件,保证孔位对正,然后把件(10个M12x40六角头螺栓)装进螺孔,要求对称均匀分三次紧固,螺栓的拧紧力矩80-100N?m(如下图8),组装完毕。

  以上就是B体育旋转接头组装流程的相关分享了,组装好默孚龙旋转接头后我们就可以将它安装在需要的机械上,想要了解更多操作方法的伙伴,可以关注默孚龙进行了解哦。
