导电滑环的几种接线方式分享

　　由于导电滑环是安装在设备上的，所以它是非常精密的机械部件，也是整个系统的旋转中心。因此，在安装和接线引线时需要非常小心地处理。一旦安装不到位或接线错误，就会导致导电滑环损坏，严重影响整个系统设备的使用。那么，如何接线引线和安装滑环呢?

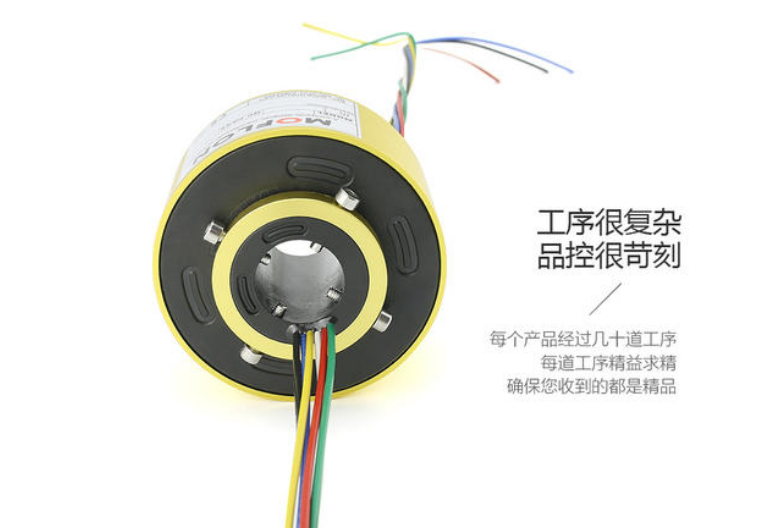

　　导电滑环的连接方式与其外形尺寸和结构密切相关，一般分为过孔式、法兰式、分体式等几种类型。其中过孔式滑环的接线方式是从滑环的两端出线，转子中心轴的端面引出线来，如果通路数非常多，会有两三个椭圆形出线孔，定子端出线一般是侧边的端面上引出线，通常为1～2个椭圆形出线孔;如果是法兰式的，定子端和转子端可从滑环中间引出。如果滑环很大，也可以从侧面引出。而分体式导电滑环与前两种不同。分体式的滑环转子端出线是中心轴的轴壁上出线，定子端就是从侧面的刷架上引出线来，分体式的出线方式跟以前的传统碳刷滑环出线方式相同。

　　除此之外，还有一种以端子形式而不是引线的方式来传输电流，适用于大电流和超大电流的导电滑环，其接线方式是把滑环内部导电焊接连接到电路板上，电路板起到一个连接的中介，这样既可以节省空间，又能简化安装方式。

　　总之，导电滑环的连接方式因结构设计的不同而不同，滑环的内部结构根据用户的实际需求参数确定，参数不同的滑环，其内部结构是不同的。因此，用户在咨询滑环制造厂时必须提供详细的工作参数，并且能提供清晰的安装三维图，以便设计出合适的导电滑环。
